주파수 대역폭이란 정확히 무엇인가요?

찾아보기론 상한 주파수와 하한 주파수의 차이가 주파수 대역폭이라고 나오는데 잘 이해가 안 됩니다. 만약 5 Ghz의 일정한 주파수로만 보내면 주파수 대역폭이 0이고 4.5~5.5 Ghz의 가변적인 주파수로 통신을 하게 되면 주파수 대역폭이 1 Ghz라는 말인가요? 펄스파나 통신에 사용되는 반송파등은 전부 일정한 주파수와 주기를 가지고 통신을 하는 걸로 아는데 잘 이해가 안 됩니다. 주파수 대역폭이란 정확히 무엇인가요?

주파수 대역폭이란 정확히 무엇인가요?

주파수 대역폭은 정확히 정의하면 '점유주파수 대역폭'을 말하고 있으며, 점유주파수 대역폭은 RF신호를 송신하기 위한 필요대역폭(신호전력의 99%를 점유하는 대역)이라 할 수 있습니다.

예를 들면 FM 라디오 주파수(각각의 방송채널 한 개)는 200KHz의 주파수 대역폭을 필요로 합니다.

• 93.1 MHz에서 송신되는 라디오 방송은 93.1 MHz를 중심으로 양쪽으로 100khz > 즉, 93.0 MHZ~ 93.2 MHZ의 주파수를 점유하고 있는 것입니다. (실제는 200KHZ보다 작음)
• 이동통신 LTE(LG U+) 서비스의 일부는 884~ 894 MHZ대역에서 전파를 송신하고 있으며 해당 대역의 LTE 주파수 대역폭은 10 MHZ이며 실제 발사되는 주파수 대역폭은 8~9 MHZ 정도입니다.

위와 같이 (점유) 주파수 대역폭은 RF신호의 대역폭이라고 이해하시면 됩니다.

FM라디오 주파수 대역은 88.1~ 108.1 MHZ의 20 MHZ대역이며, 하나의 라디오 주파수대역폭은 200KHZ입니다.

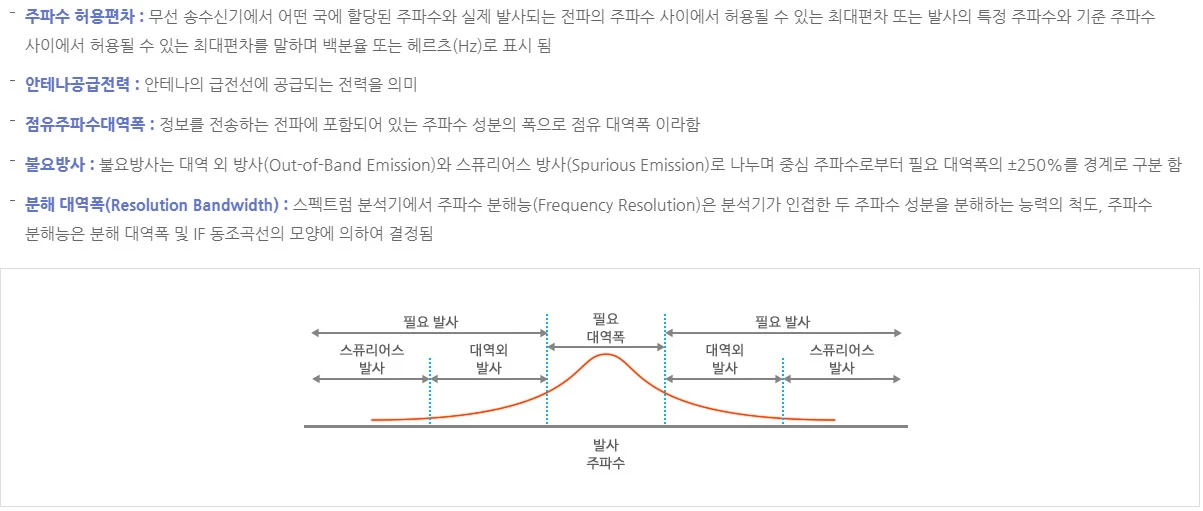

위의 그림을 참조하시기 바라며, 아울러 참고로 이동통신사업자 주파수 할당현황을 참조하시면 더욱 이해가 빠를 수 있습니다. 3.5G 대역의 5G 이동통신 주파수는 3420~ 3700 MHZ 대역의 280 MHZ 대역폭으로 할당되었습니다.

이동통신 주파수 할당현황.pdf

0.66MB
