리모컨 원리와 역할

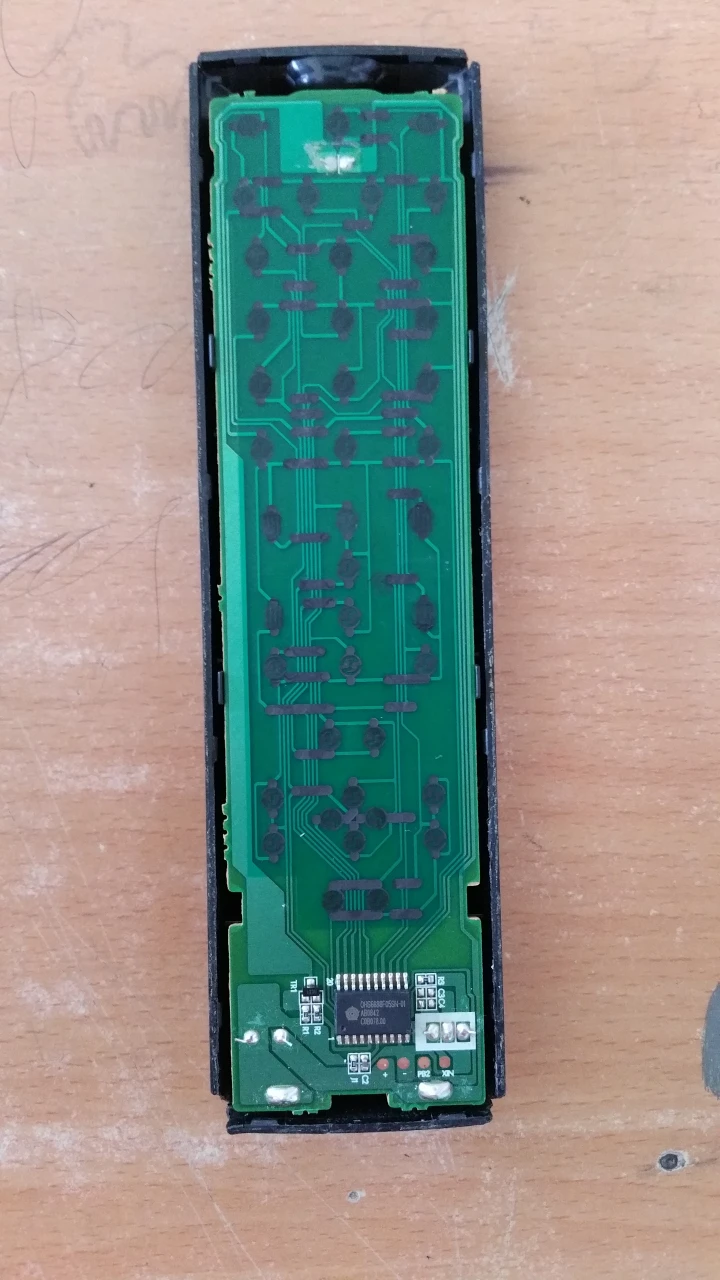

동아리 미션으로 리모컨을 해체하고 원리를 분석하려고 해요. 저 리모컨의 역할과 리모컨 기판에 R1 같은 것이 뭘 의미하는지 알려주고 리모컨 원리 좀 자세하게 알려주세요~~

리모컨 원리와 역할

리모컨을 알려면 우선 리미컨의 데이터 변조 방법을 알아야 합니다. 제조사마다 다를 수 있지만 가장 많이 사용하는 방식이 NEC Format입니다.

IR LED를 통해 위와 같은 형태로 data가 나갑니다. 앞에 리드 코드는 지금부터 data가 나가기 시작하므로 준비하라는 의미입니다.

그다음은 커스텀 코드로 16bit가 나가는데 이것은 제조회사마다 다릅니다. 가령 삼성은 1234라면 LG는 4321 이런 식으로 서로 혼신이 되지 않게 하기 위해 구분되는 코드입니다 그다음은 Data코드로서 Key를 누를 때마다 달라지죠.

그리고 이 data는 그냥 보내는 것이 아니라 38kHz로 변조시켜 보냅니다. 그래야 외부광(태양빛, 전등...)의 영향을 적게 받고 수신부에서 동조증폭을 통해 통신거리를 늘릴 수 있기 때문입니다.

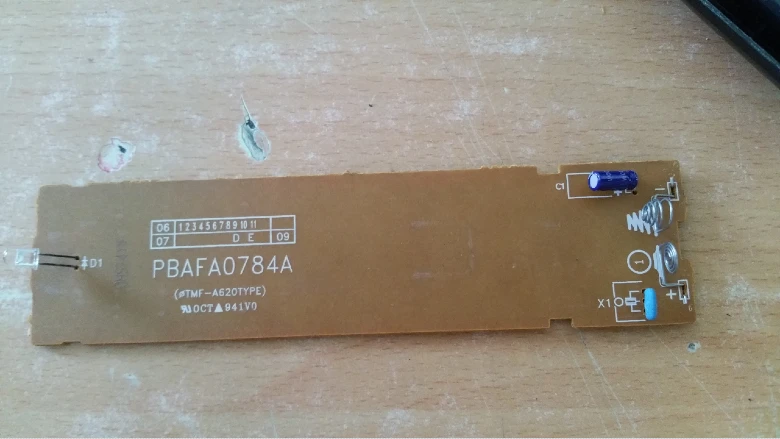

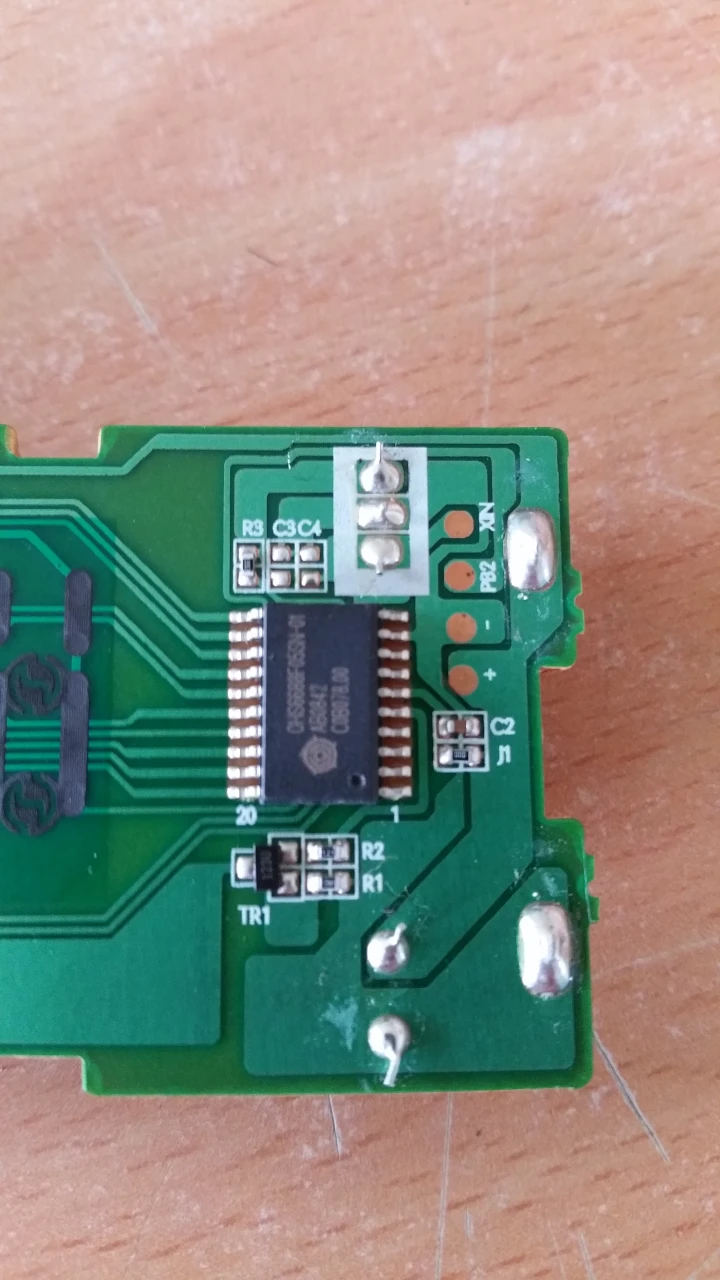

2번째 사진의 오른쪽 아래를 보면 X1이라 된 부품이 이러한 캐리어 신호나 data를 만들어 주는 기준 주파수이고, 아래의 IC가 Key를 인식해서 위와 같은 data를 만들어 주는 IC입니다. TR1은 IR LED를 구동해 주기 위한 전류 증폭용 트랜지스터입니다.

역시 이런 것들은 글로 설명하기는 힘들고 나중에 여건이 되면 연구실에서 오실로 스코프 등으로 파형을 찍어보세요. 그럼 어느 정도 이해가 될 것입니다.
